一、風機的用途
5-29型高壓離心通風機用以輸送，吸引空氣及輸送無腐蝕性，不自燃，不含有粘性物質的氣體。尤其適用于棉絨加工輸送，亦可用于沖天爐吹煉。輸送介質的溫度，一般不超過80℃。介質中所含塵土及硬質結顆粒不大于150mg/m3。該類型風機具有效率高，能耗低，是目前國內在高壓風機中較理想的風機。
二、風機的方式
1、本類型風機為單吸入，機號有No5.5、6.5、7.5、8.5等4種機號。
2、本類型風機可制成右轉和左轉兩種形式，從電動機端正視，葉輪按順時針方向旋轉稱右旋風機，以“右”表示；按逆時針方向旋轉稱左旋風機，以“左”表示。
3、風機的出口位置，以機殼的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六種角度。
4、本類型風機的傳動方式為A、C式兩種。
三、主要組成部分的結構特征

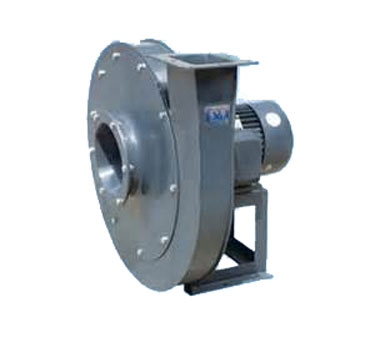

該類型C式風機中，主要由葉輪、機殼、進風口、傳動部分、支架等組成；A式風機中，風機和電動機直接連接。
1、葉輪：由12片后向，錐形，單園弧等厚葉片，葉片和前盤、后盤三者焊接，中盤和后盤采用鉚接，葉輪制造完成后靜、動平衡校正、空氣動力性能良好，效率高，運轉平穩、安全可靠。
2、進風口：是裝于風機的側面的整體焊接件，與軸向平行的截面為前錐形后接曲線狀，能使氣體損失小的順利進入葉輪。
3、機殼：用普通鋼板焊接成蝸形殼的整體。
4、傳動部分：由主軸、軸承箱、皮帶輪等組成。主軸由優質碳鋼制成，在灰鐵鑄件的軸承箱內裝有滾動軸承，以支承葉輪并使其安全運轉。
5、支架：可能普通角鋼和鋼板焊接而成，以使其可靠的支承風機與地基基礎連接。
|
5-29型高壓離心通風機 主要參數 | ||||
|
機 號 |
轉 速(r/min) |
配用電機(Kw-P) |
流 量(m³/h) |
全 壓 (Pa) |
|
5.5A |
2900 |
7.5-2 |
2500-5000 |
5022-3659 |
|
6.5A |
2930 |
15-2 |
7155-6580 |
4169-5956 |
|
18.5-2 |
6273-5167 |
6552-8339 | ||
|
8.5A |
2970 |
55-2 |
12572-11984 |
9450-12150 |
|
75-2 |
11562-9079 |
13500-18900 | ||
|
5.5C |
4000 |
22-2 |
5419-6897 |
8371-6895 |
|
3550 |
15-2 |
3935-6121 |
7169-5431 | |
|
3150 |
11-2 |
3491-5431 |
5644-4276 | |
|
2800 |
7.5-5 |
3103-4828 |
4460-3379 | |
|
2500 |
5.5-2 |
2771-4310 |
3555-2693 | |
|
2240 |
4-2 |
1931-3862 |
2994-2162 | |
|
6.5C |
3550 |
30-2 |
5051-7938 |
10504-9209 |
|
37-2 |
8660-10103 |
8689-7585 | ||
|
3150 |
22-2 |
7044-7684 |
7251-6841 | |
|
30-2 |
8324-8965 |
6418-5972 | ||
|
2800 |
15-2 |
3984-6261 |
6534-5729 | |
|
18.5-2 |
6830-7969 |
5405-4719 | ||
|
2500 |
11-2 |
3557-7115 |
5209-3762 | |
|
2240 |
7.5-2 |
3187-4554 |
4182-3846 | |
|
11-2 |
5009-6374 |
3667-3020 | ||
|
5.5-2 |
2846-3659 |
3334-3178 | ||
|
2000 |
7.5-2 |
4066-6592 |
3066-2408 | |
|
5-29C型 | ||||
|
機 號 |
轉 速 (r/min) |
配用電機 (Kw-P) |
流 量 (m³/h) |
全 壓 (Pa) |
|
7.5C |
3150 |
37-2 |
6886-7869 |
11010-10787 |
|
45-2 |
8853-11804 |
10495-9108 | ||
|
55-2 |
12788-13772 |
8545-795 1 | ||
|
2800 |
30-2 |
6121-9618 |
8699-7628 | |
|
37-2 |
10493-12241 |
7196-6282 | ||
|
2500 |
22-2 |
7026-8588 |
6611-6081 | |
|
30-2 |
9368-10930 |
5737-5008 | ||
|
2240 |
15-2 |
4897-6995 |
5568-5120 | |
|
18.5-2 |
7695-9093 |
4882-4021 | ||
|
2000 |
11-2 |
4372-6870 |
4438-3892 | |
|
15-2 |
7495-8744 |
3672-3005 | ||
|
1800 |
7.5-2 |
3935-5621 |
3595-3306 | |
|
11-2 |
6183-7869 |
3152-2596 | ||
|
8.5C |
2950 |
55-2 |
9385-12068 |
12403-11823 |
|
75-2 |
13407-18770 |
11406-8957 | ||
|
2450 |
37-2 |
7795-11136 |
8555-7867 | |
|
45-2 |
12250-15590 |
7500-6178 | ||
|
2100 |
22-2 |
6681-9544 |
6286-5781 | |
|
30-2 |
10498-13362 |
5512-4540 | ||
|
1800 |
15.2 |
5727-8182 |
4618-4247 | |
|
18.5-2 |
9000-11455 |
4048-3335 | ||
